冷凝加尾气处理法
工艺概述及参数

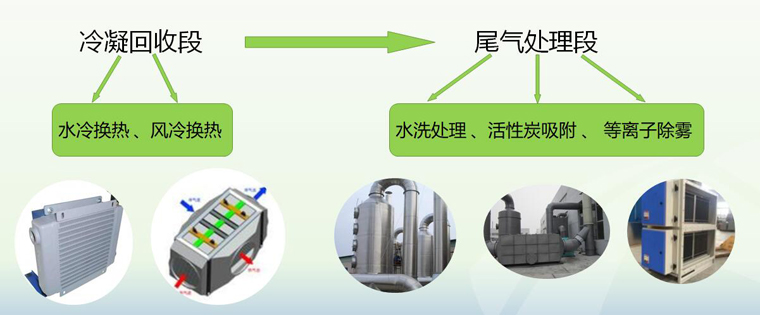

工艺流程:锂离子电池生产过程中涂布机排出废气中的N-甲基吡咯烷酮(简称NMP)有较高温度,前段利用水气,气气换热等对废气进行降温冷凝回收绝大部分NMP,残余尾气进入后段处理系统,处理后达标排放。
水吸收回收工艺
工艺流程:废气降温后,采用工艺水 将塔内填料润湿,304不锈钢填料有较大的比表面积,废气与工艺水在填料上充分接触融合降到底部完成一次回收,废气不断送入随着融合循环次数的增加,NMP废液浓度不断升高,最终达到设定浓度排入储液罐中;部分尾气送入二级吸收塔中用低浓度工艺水再次将低浓度尾气洗气最终达标排放。

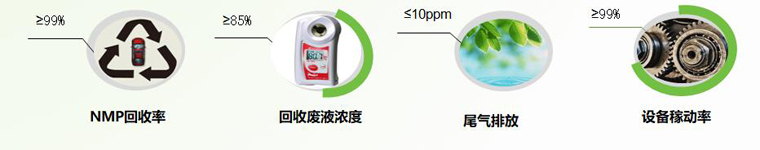

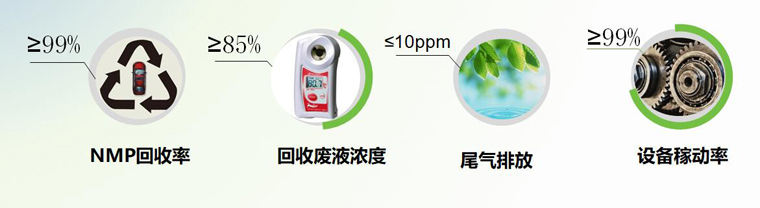

水吸收回收工艺参数
转轮吸收工艺

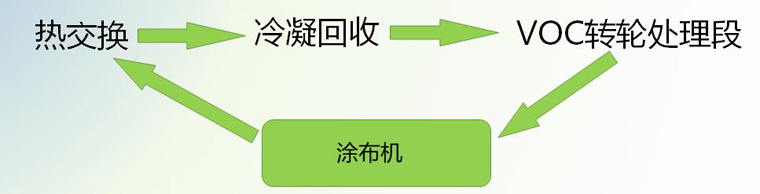

工艺流程:利用转轮上的分子筛将冷凝后的气体中的NMP以物理方式吸附在具有多孔性的合成分子筛上,然后在转轮浓缩区,将吸附在分子筛孔洞的NMP溶剂加热气化后含有较高NMP溶剂的空气排出进冷凝回收,而对吸附后的洁净空气经过风机送至热交换热器与涂布机排出的高温空气热交换后送回涂布机内。

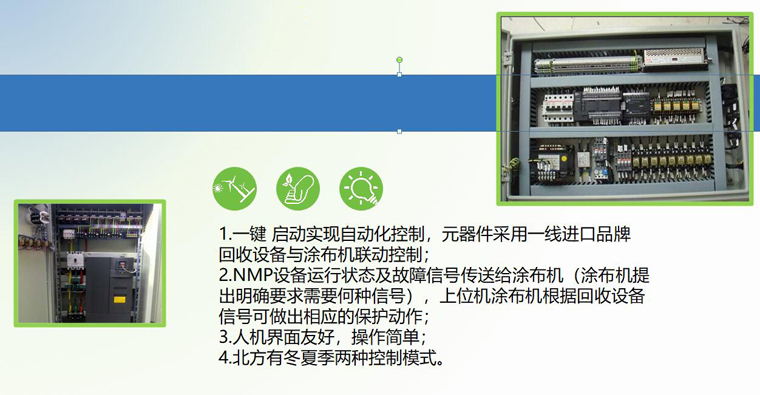

控制系统
